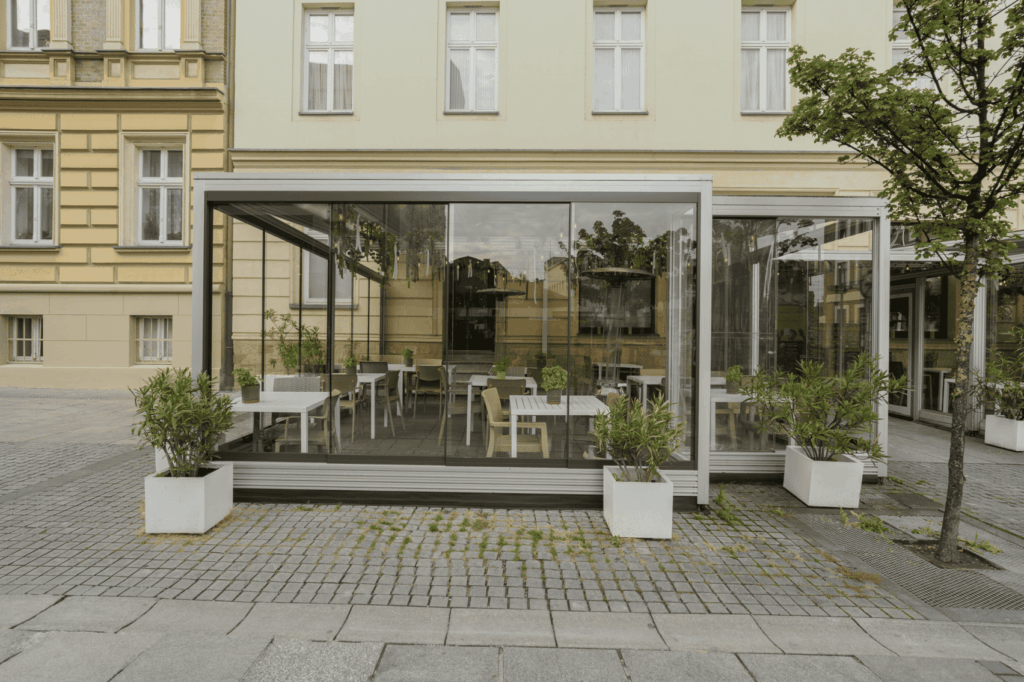

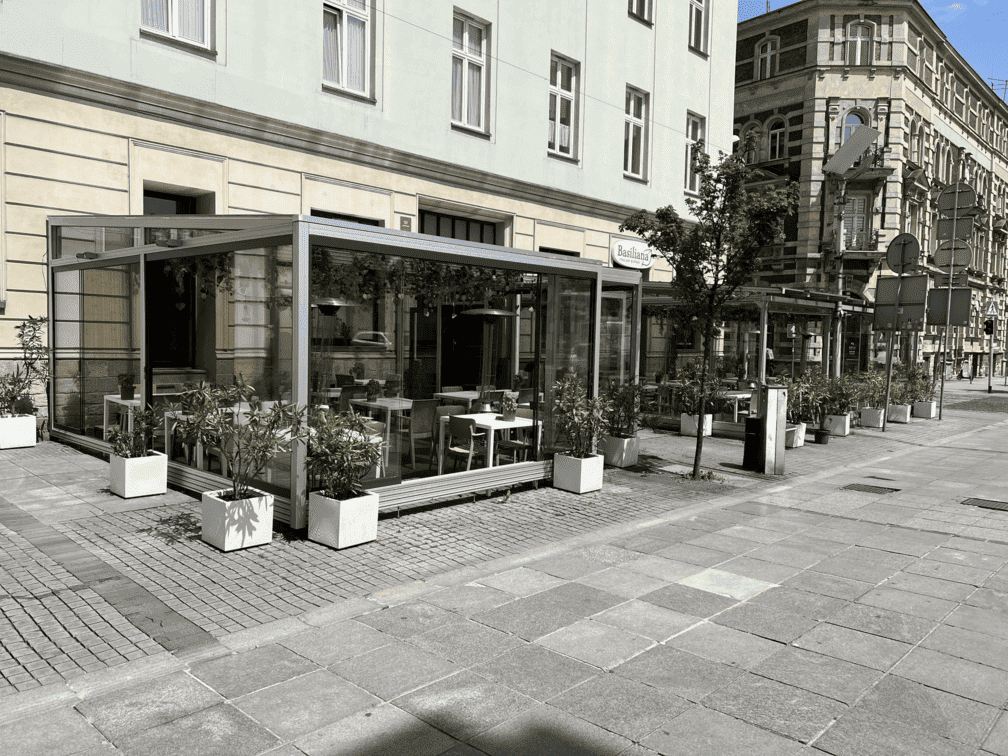

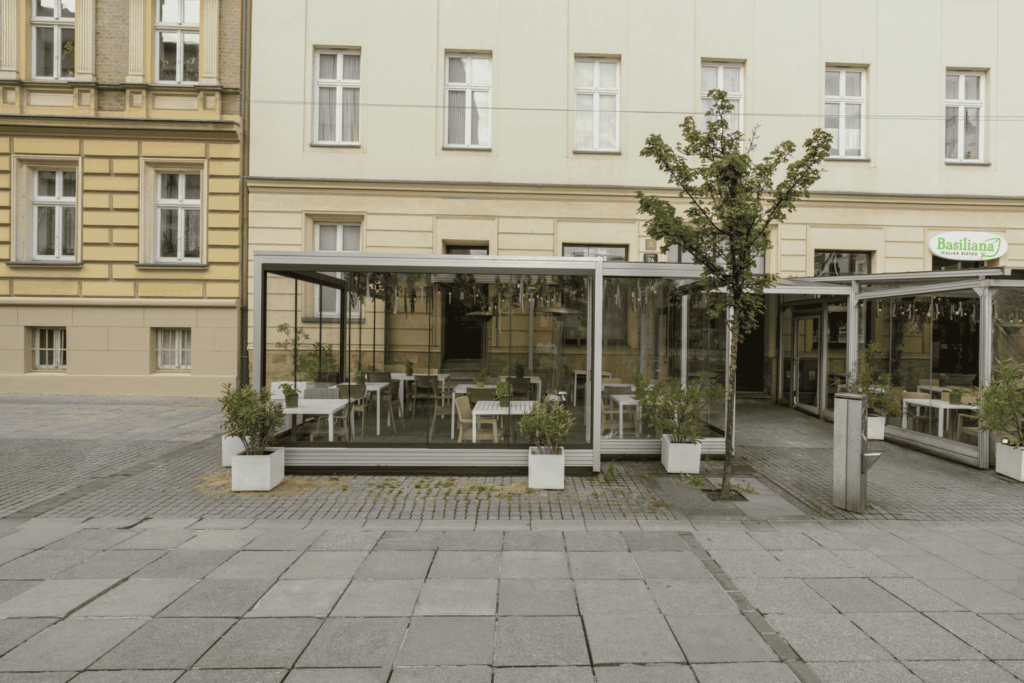

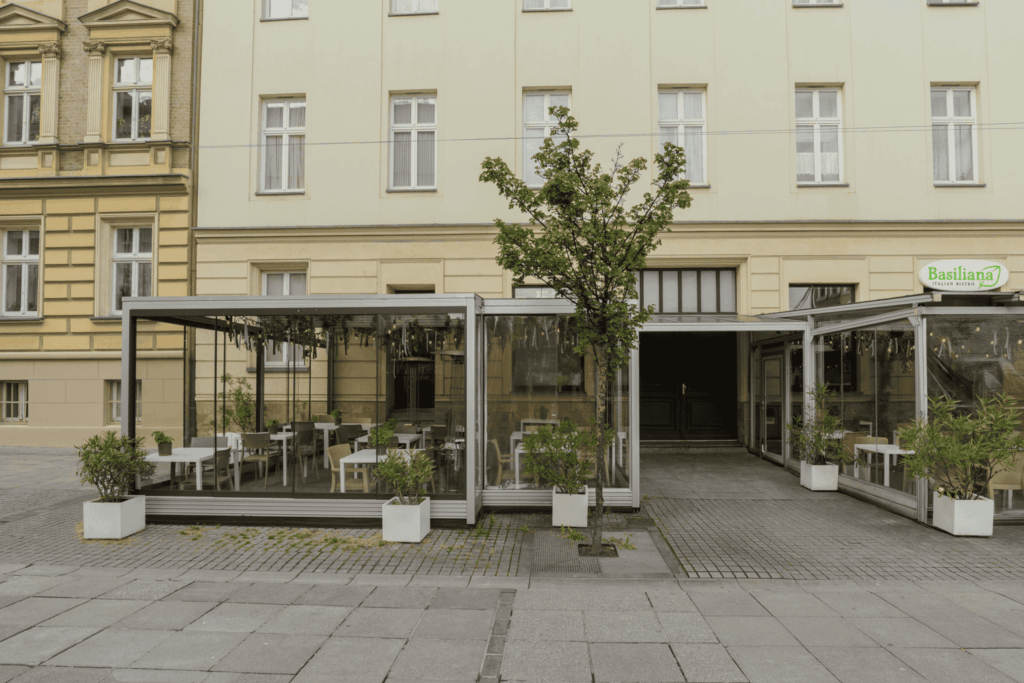

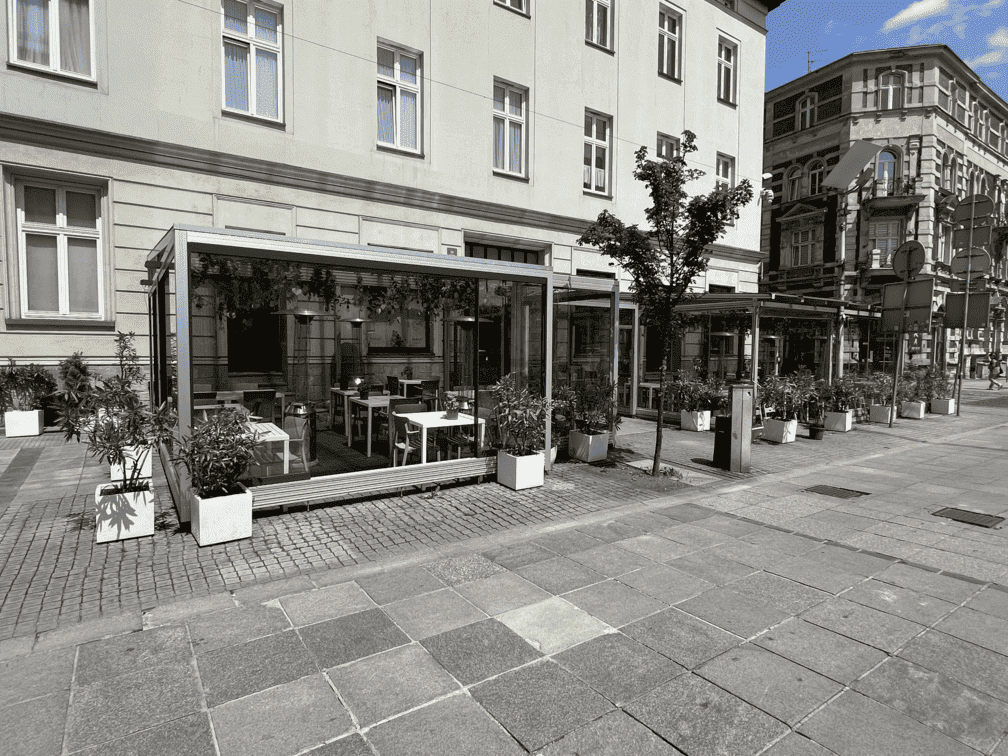

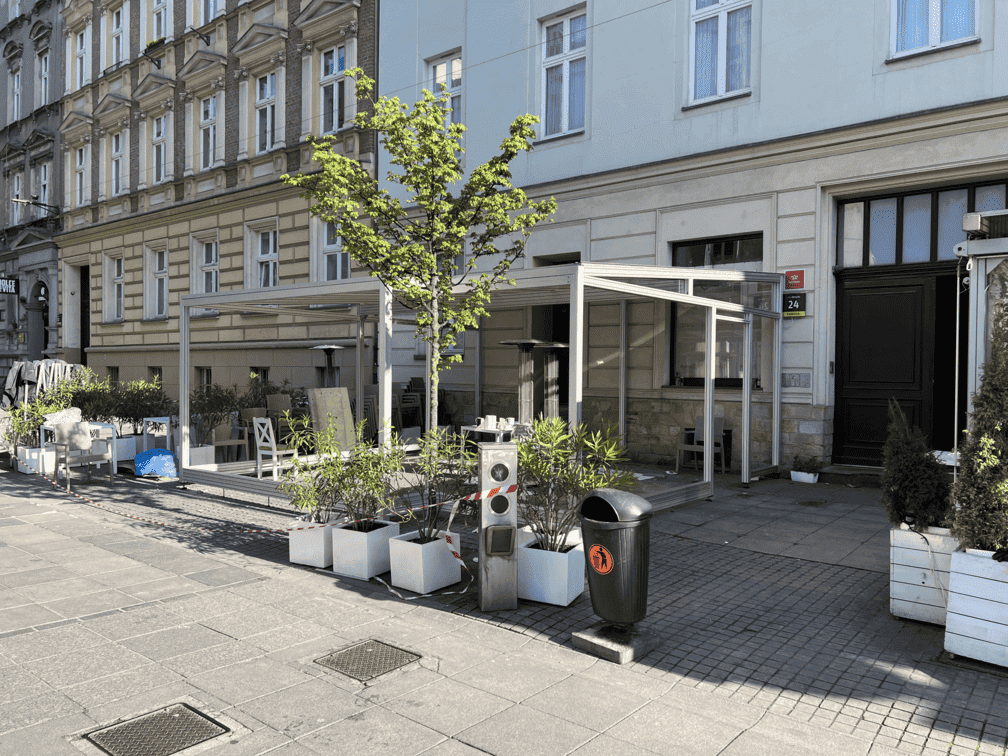

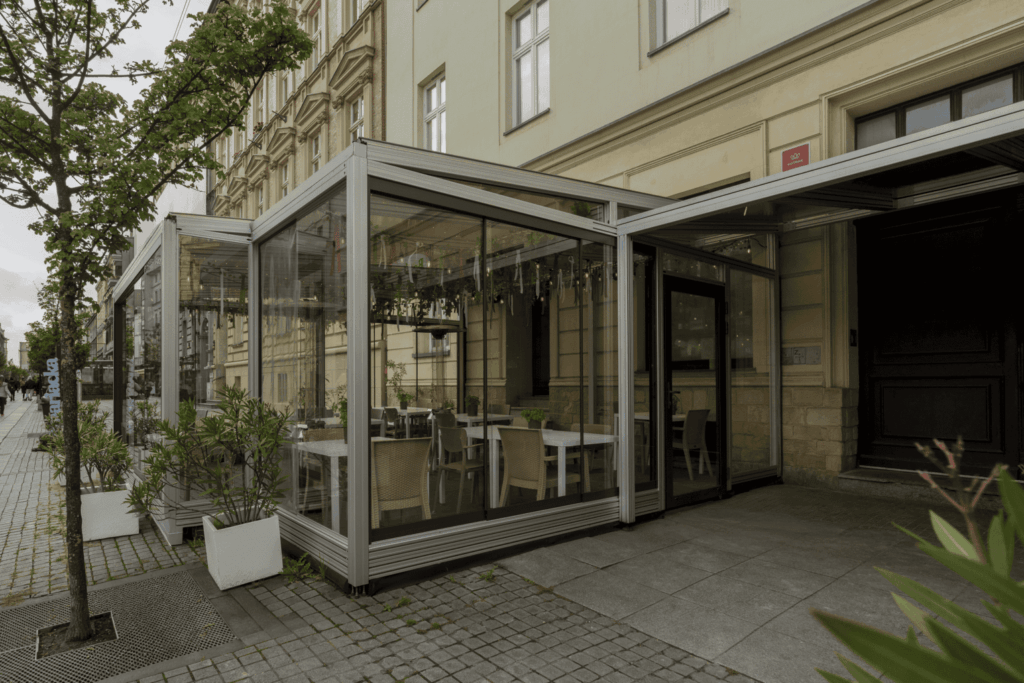

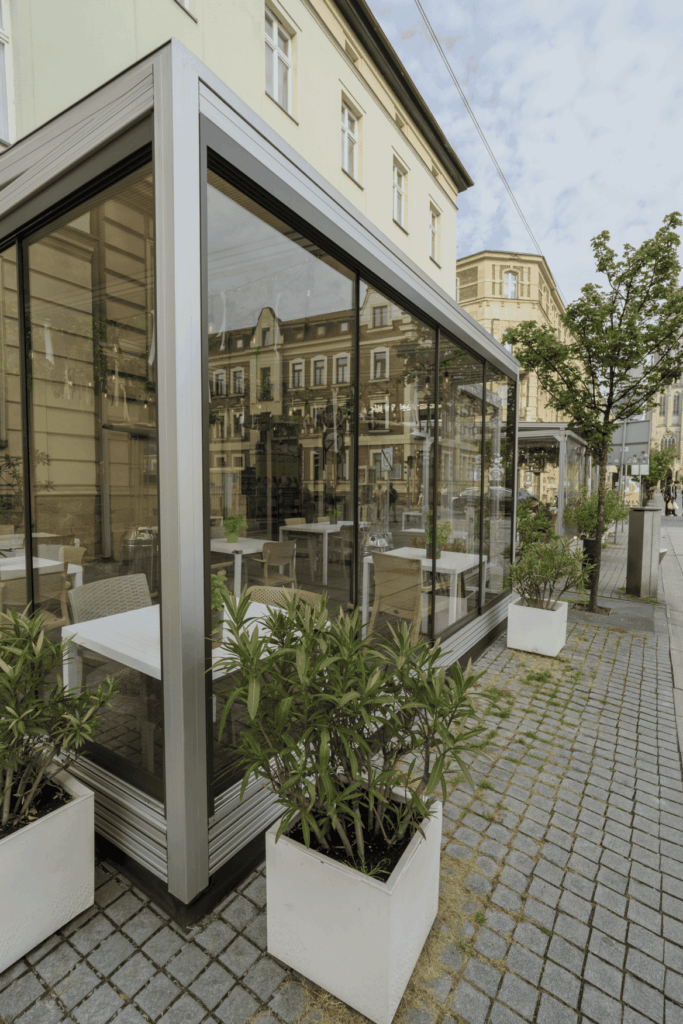

Stabilna i mobilna rama aluminiowa do całorocznego ogrodu zimowego – realizacja dla Basiliany
Potrzeba i cel realizacji
Właściciele restauracji Basiliana zgłosili się do nas z nietypowym wyzwaniem.
Planując rozbudowę lokalu o całoroczny ogród zimowy, potrzebowali solidnej, stabilnej, a jednocześnie mobilnej konstrukcji aluminiowej.
Sami zaprojektowali wstępną konstrukcję, a naszym zadaniem było wsparcie ich w dopracowaniu szczegółów projektu, doborze odpowiednich profili i technologii.
Utrudnienia projektowe

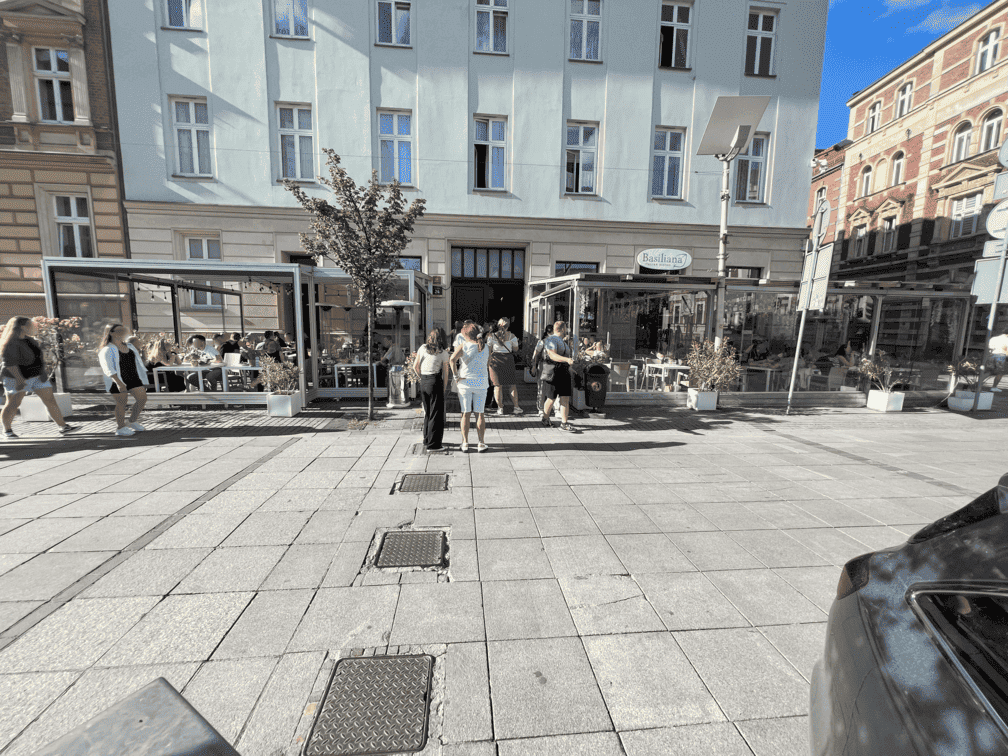

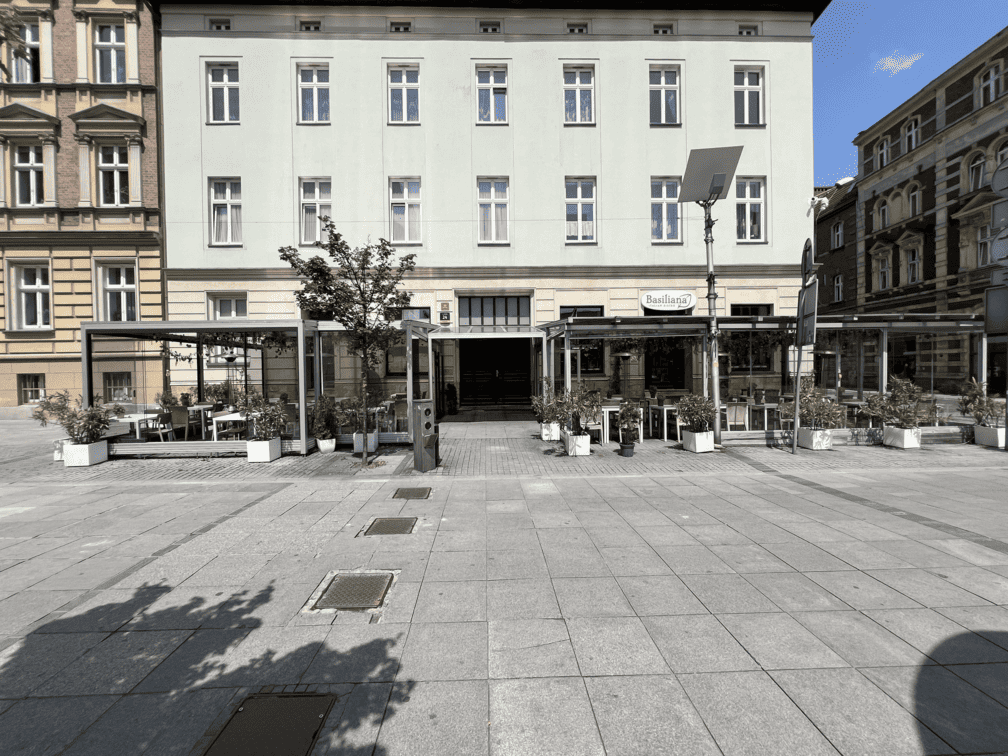

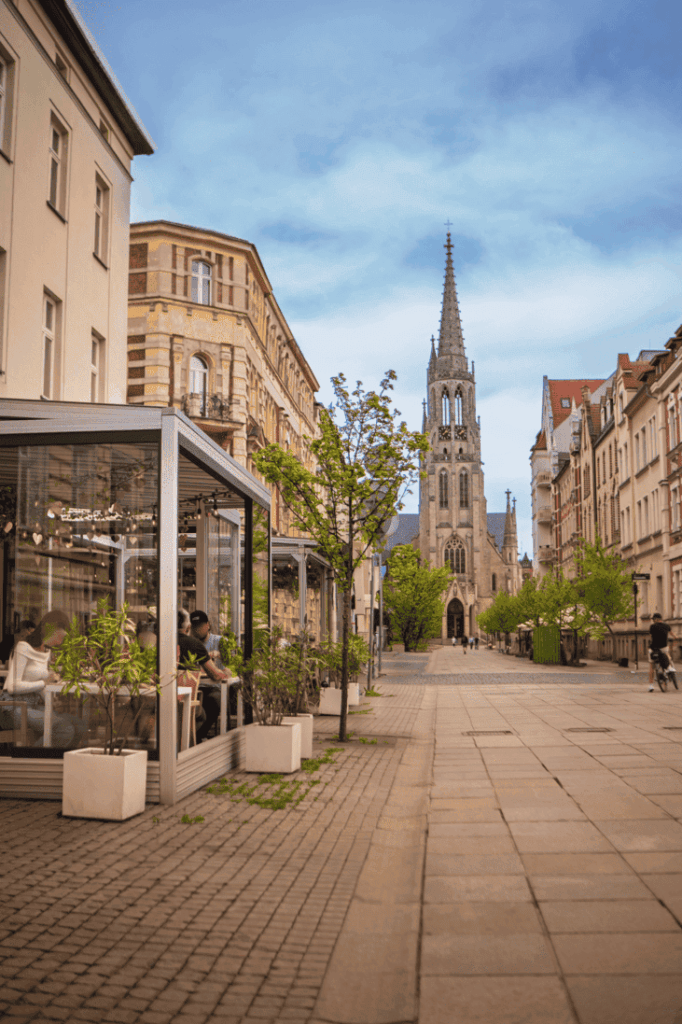

Ze względu na miejsce w jakim znajduje się restauracja – ulica Mariacka w Katowicach – realizacja projektu wiązała się z kilkoma kluczowymi wyzwaniami.
Po pierwsze – ze względów formalnych – konstrukcja nie mogła być przymocowana do podłoża. Oznaczało to, że całość musi być wolnostojąca, rozbieralna i bez kotwienia.

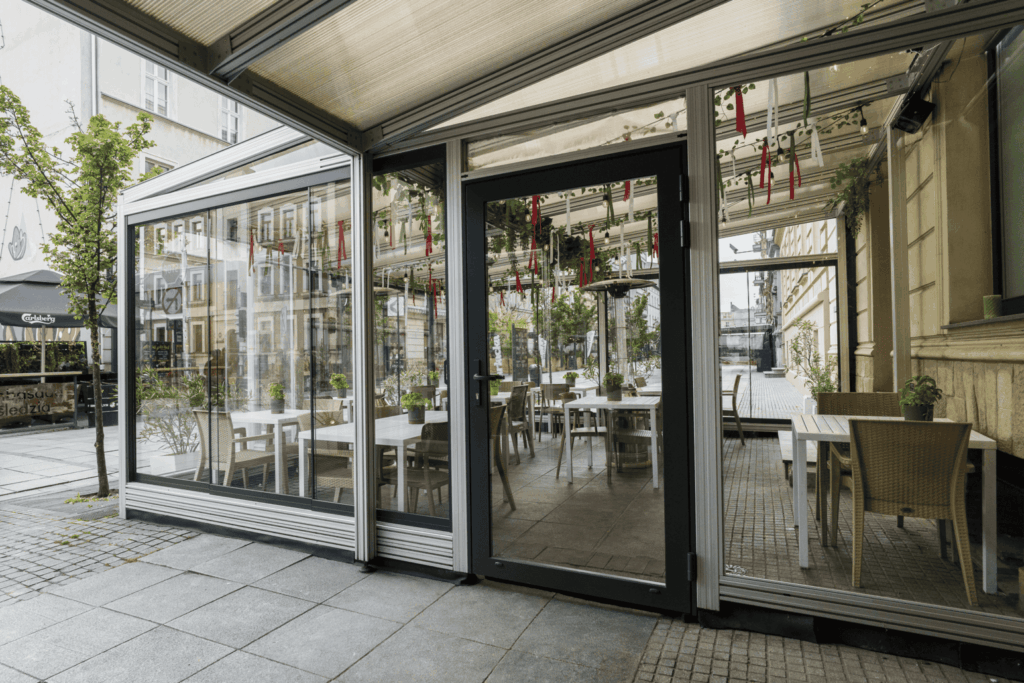

Po drugie – konstrukcja miała lukę w formie jednej brakującej ściany i fragmentu podłogi. To miejsce prowadziło bezpośrednio do budynku, dlatego nie można było go zabudować.
Problem?
Brak jednej ściany zmniejsza sztywność całej konstrukcji, więc trzeba było znaleźć sposób, by całość mimo to zachowała stabilność.
Konsultacje i dobór technologii
Na start wspólnie przeanalizowaliśmy projekt klienta, proponując zmiany w sposobie łączenia profili oraz ich przekrojach.
Klientowi zależało na:
Dach i system ukrytych rynien – precyzyjne odprowadzenie wody

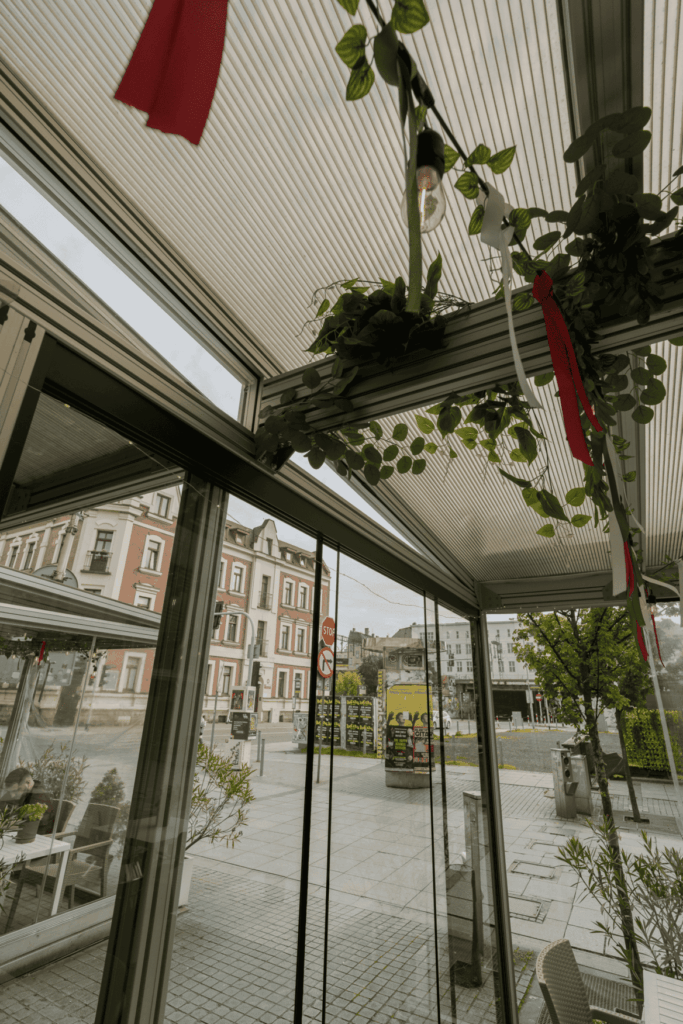

Jednym z większych wyzwań był dach – aby zapewnić spadek i nie zaburzyć designu konstrukcji, konieczne było uzyskanie bardzo ostrego kąta cięcia – zaledwie 5 stopni.
Takiej precyzji nie da się osiągnąć na standardowej pile, dlatego użyliśmy frezarki CNC.
Trzeba było frezować profil na długości aż 700 mm.
Operacja była skomplikowana – wymagała m.in. otwierania boku maszyny, żeby zamocować 4–5-metrowe odcinki profili o dużym przekroju i sporej wadze.
Dach to jednak dopiero początek spływu deszczówki, dlatego pomogliśmy klientowi w opracowaniu zintegrowanego z nim systemu rynnowego.
Zaproponowaliśmy rozwiązanie, w którym system rynnowy, składający się z aluminiowego koryta kablowego, został ukryty wewnątrz aluminiowej ramy – deszczówka trafia do wewnętrznych kanałów i odprowadzana jest u podstawy konstrukcji.
Gotowe elementy z dostawą do Katowic
Do wykonania ramy użyliśmy profili typu B serii 10 o wymiarach 90×90 mm i 90×180 mm.
Łączniki były standardowe, natomiast w dachu zastosowaliśmy indywidualnie dobranych i zaprojektowanych blach – klient zajął się ich wykonaniem u innego podwykonawcy, według naszych wskazówek.
Po opracowaniu technologii, przygotowaliśmy wszystkie elementy konstrukcyjne, wykonaliśmy cięcia CNC oraz pozostałe obróbki, a następnie dostarczyliśmy całość pod docelowy adres – ul. Mariacką w Katowicach.

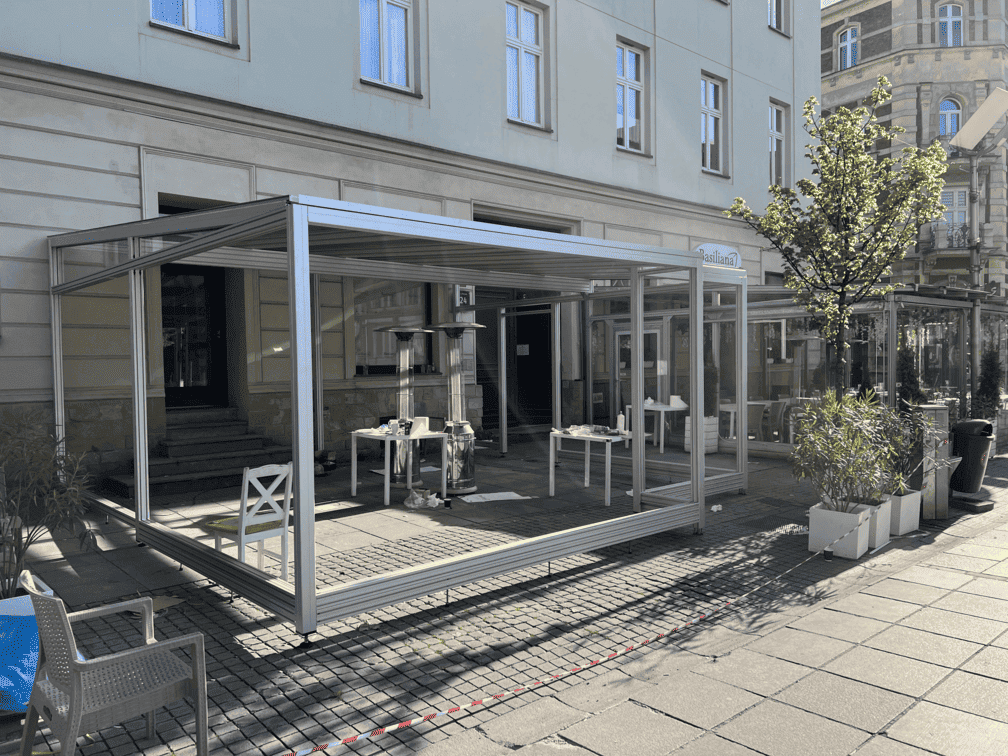

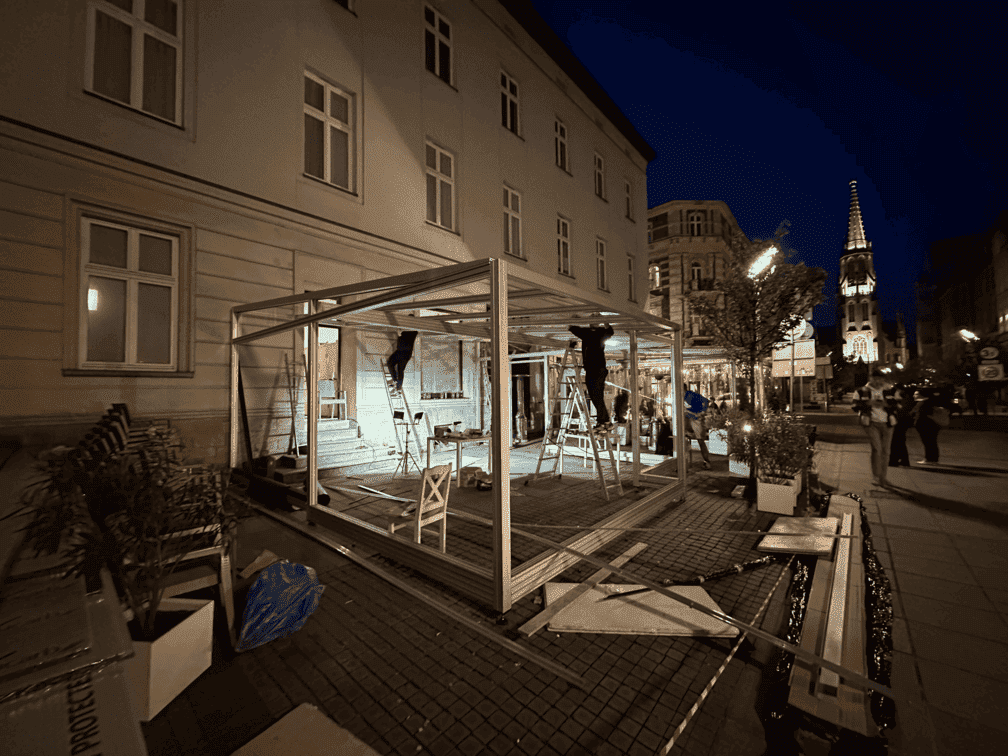

Montażu klient podjął się samodzielnie, a rama powstała w zaledwie dwa dni.
Korzyści dla klienta

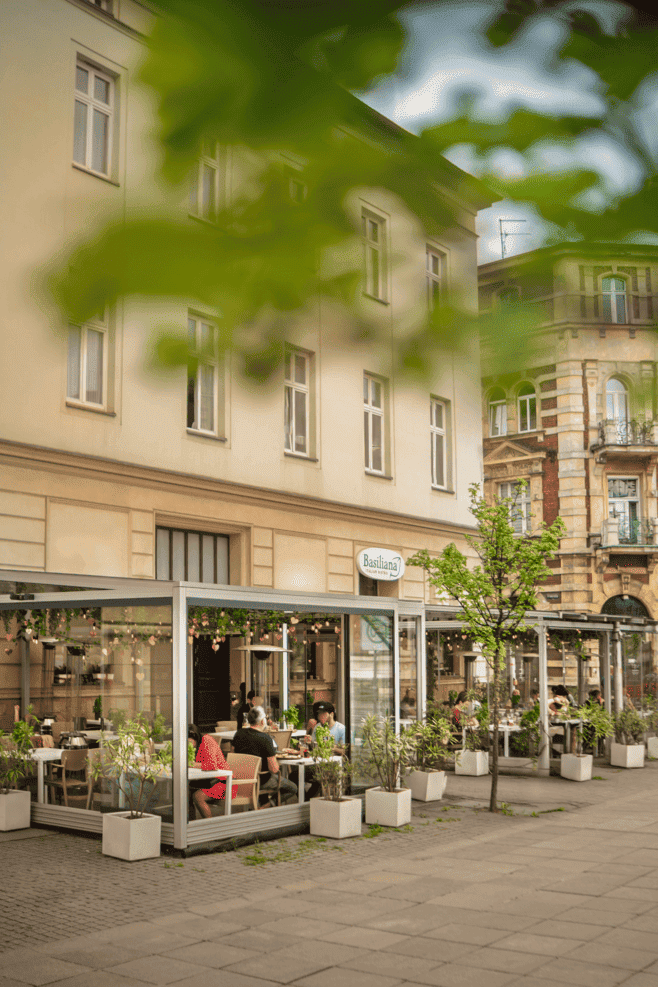

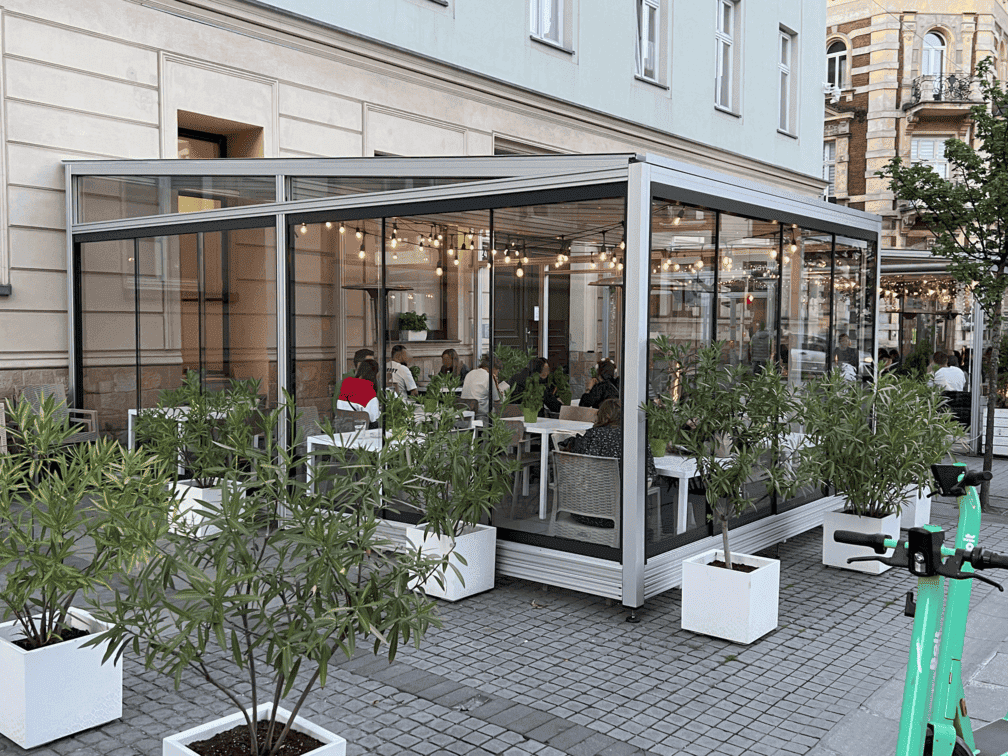

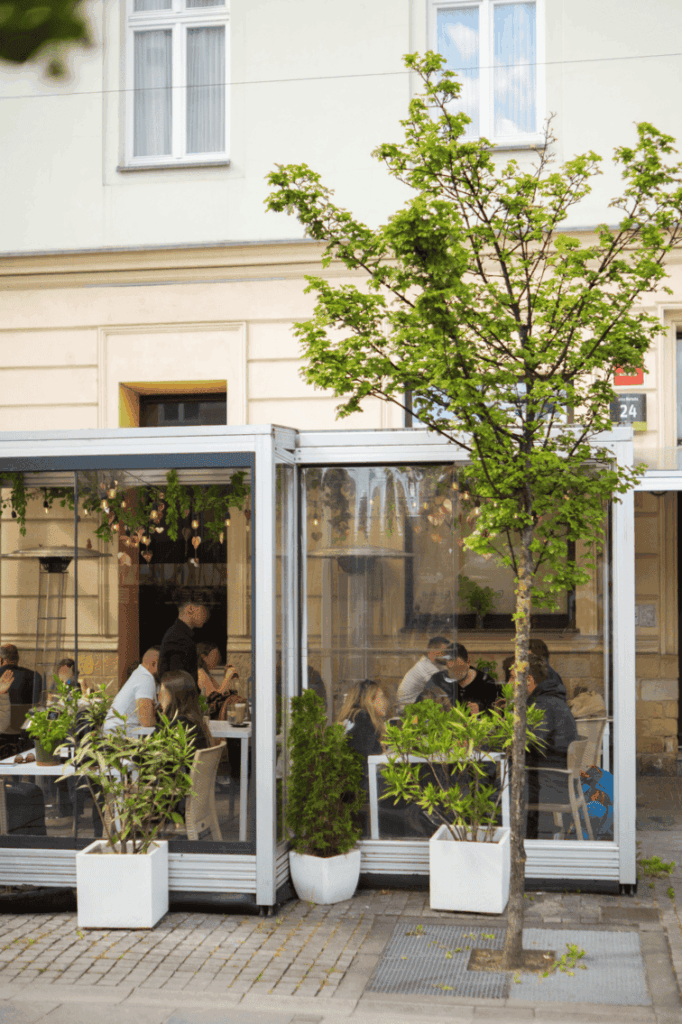

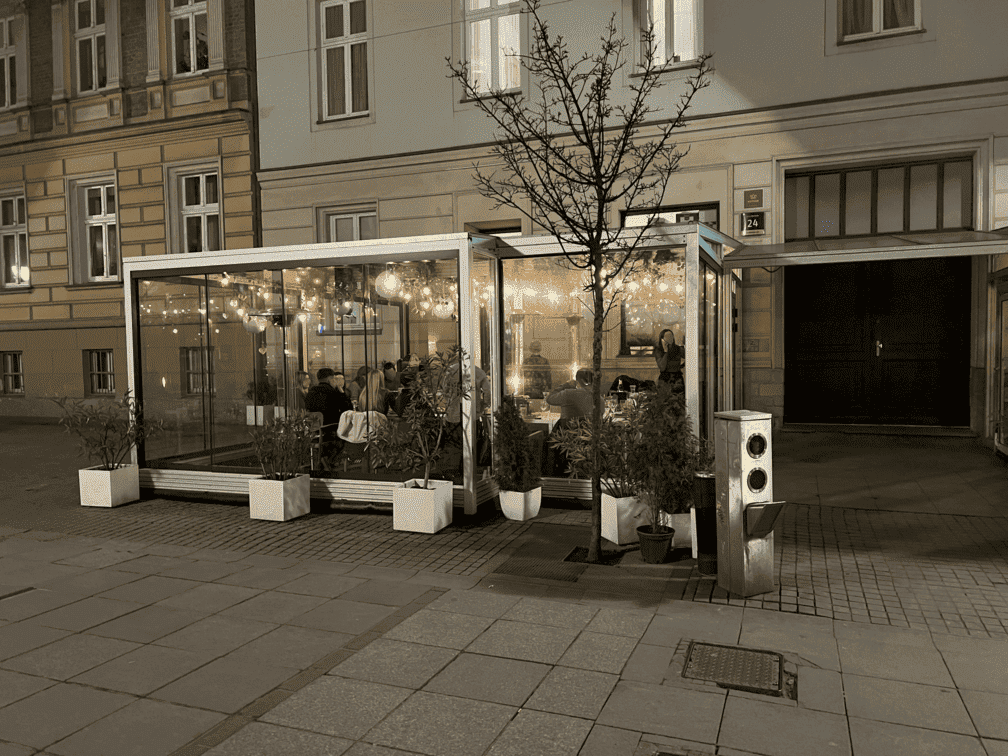

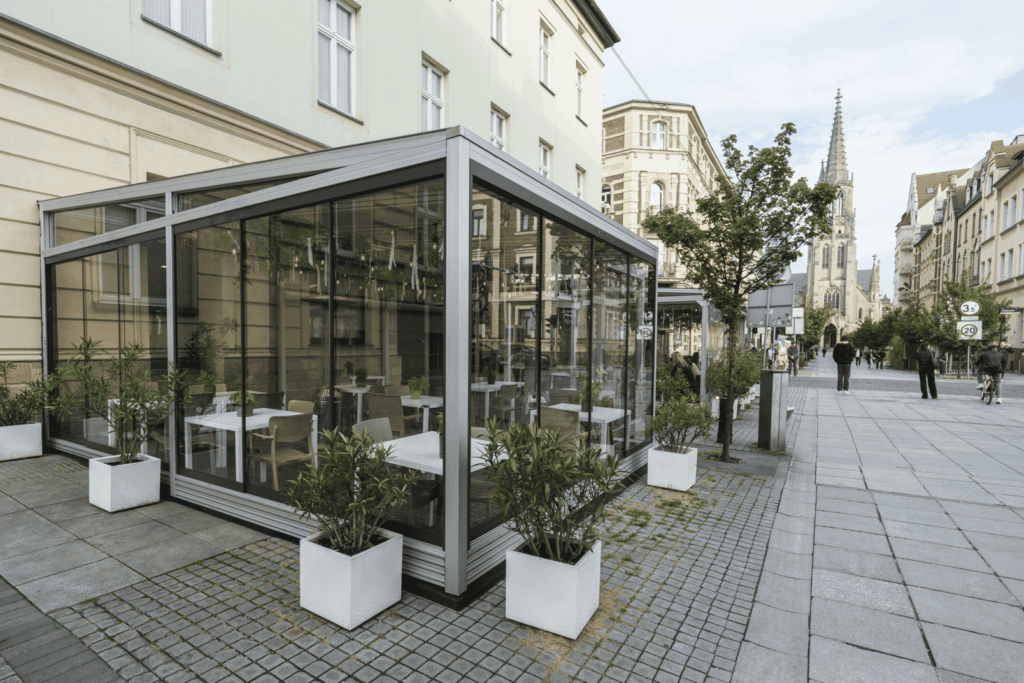

Dzięki nowej konstrukcji Basiliana zyskała dodatkową przestrzeń restauracyjną, którą można użytkować przez cały rok – bez względu na pogodę. W praktyce oznacza to więcej stolików, więcej gości i większy potencjał zarobkowy.

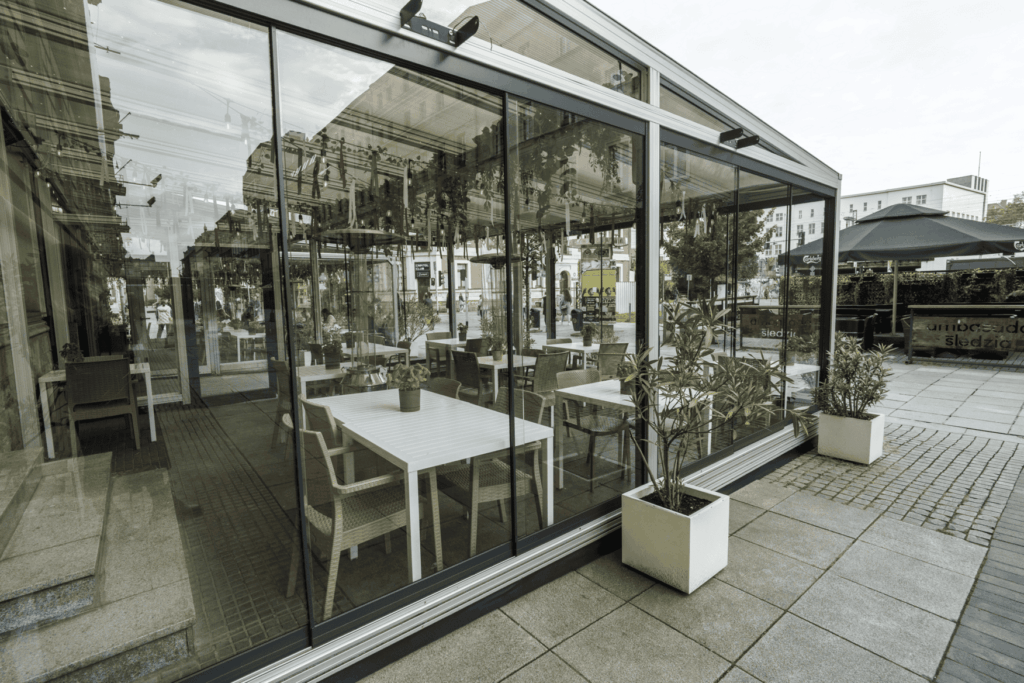

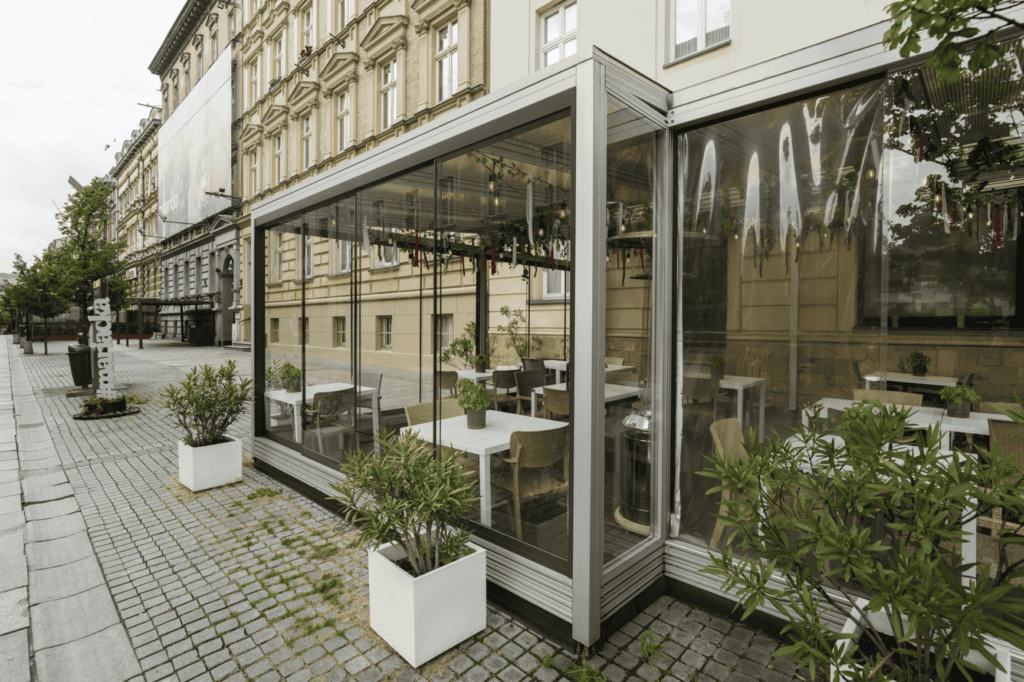

Rama jest stabilna i szczelna, a jej jakość widać szczególnie przy silnym wietrze – w odróżnieniu od poprzedniego rozwiązania, nowa konstrukcja nie trzeszczy i nie „pracuje”.

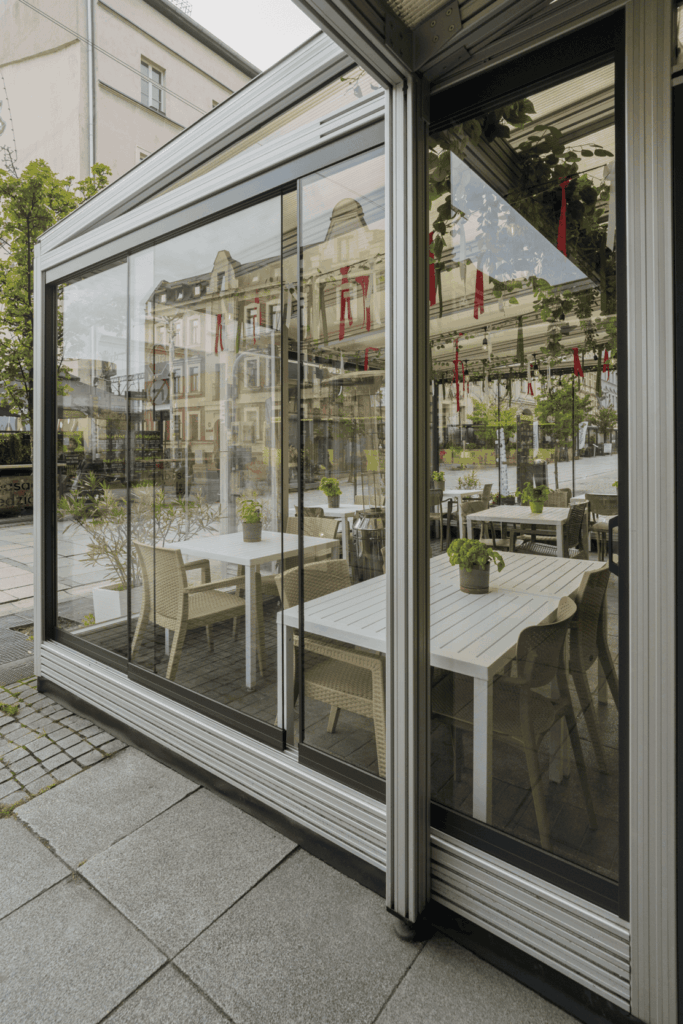

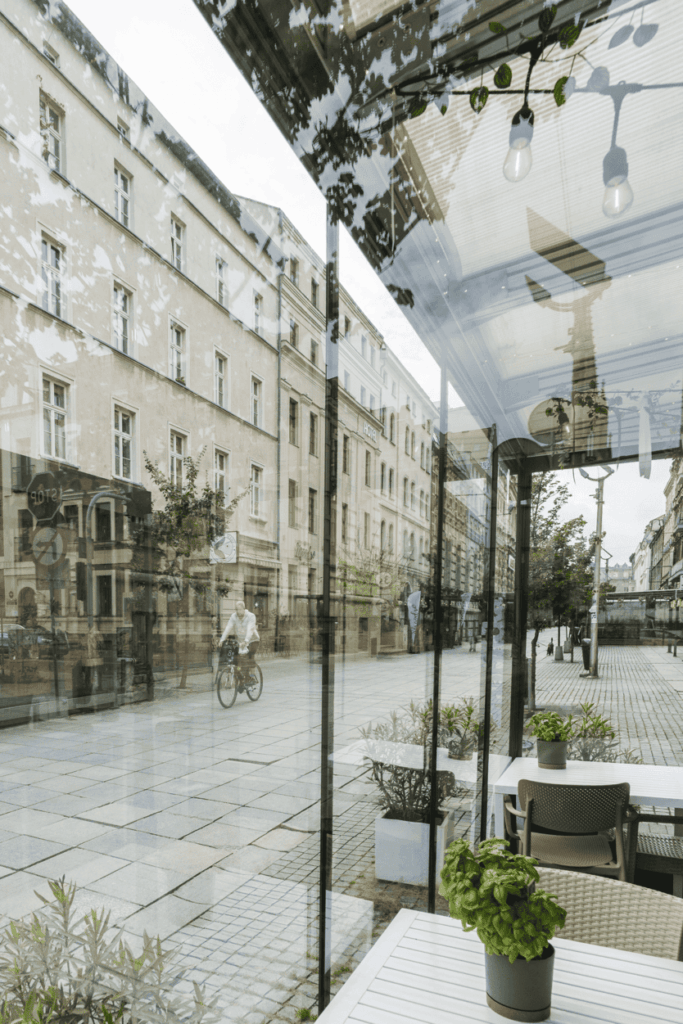

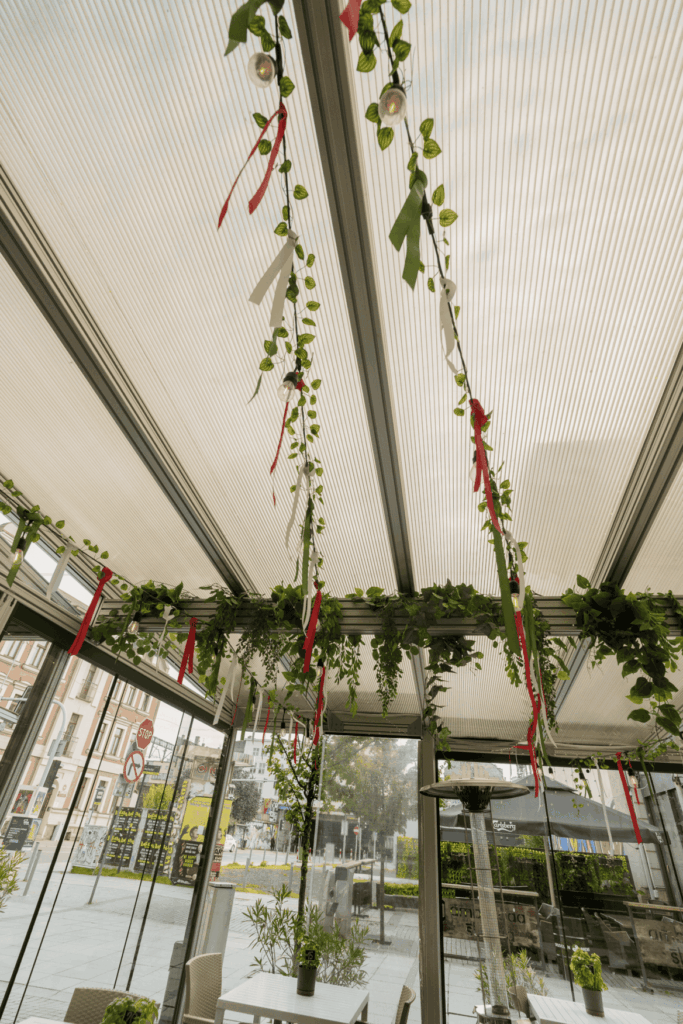

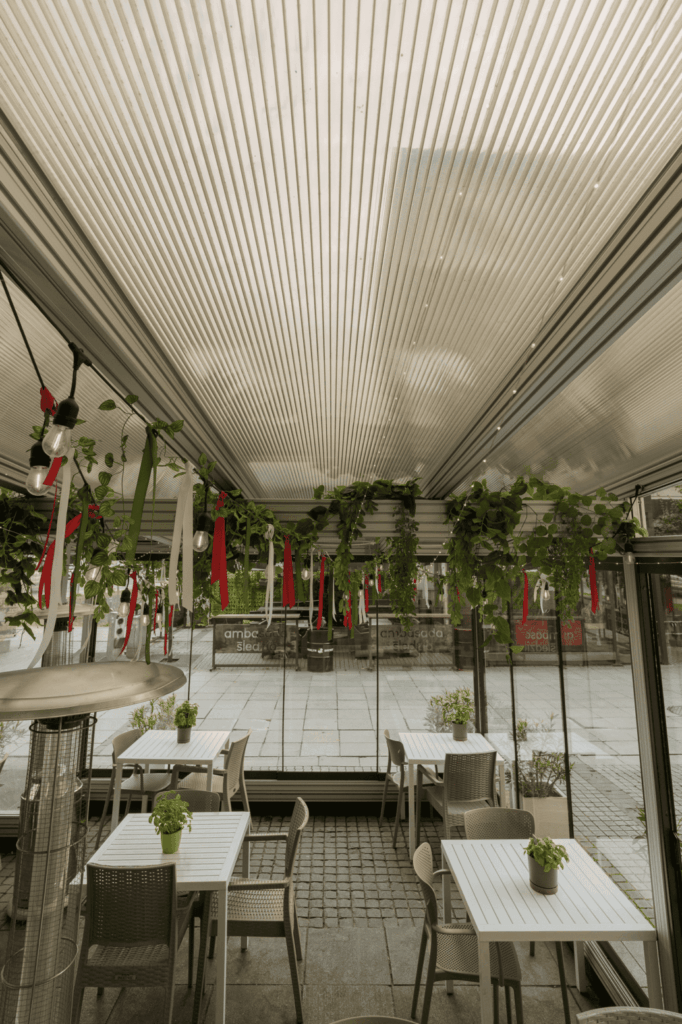

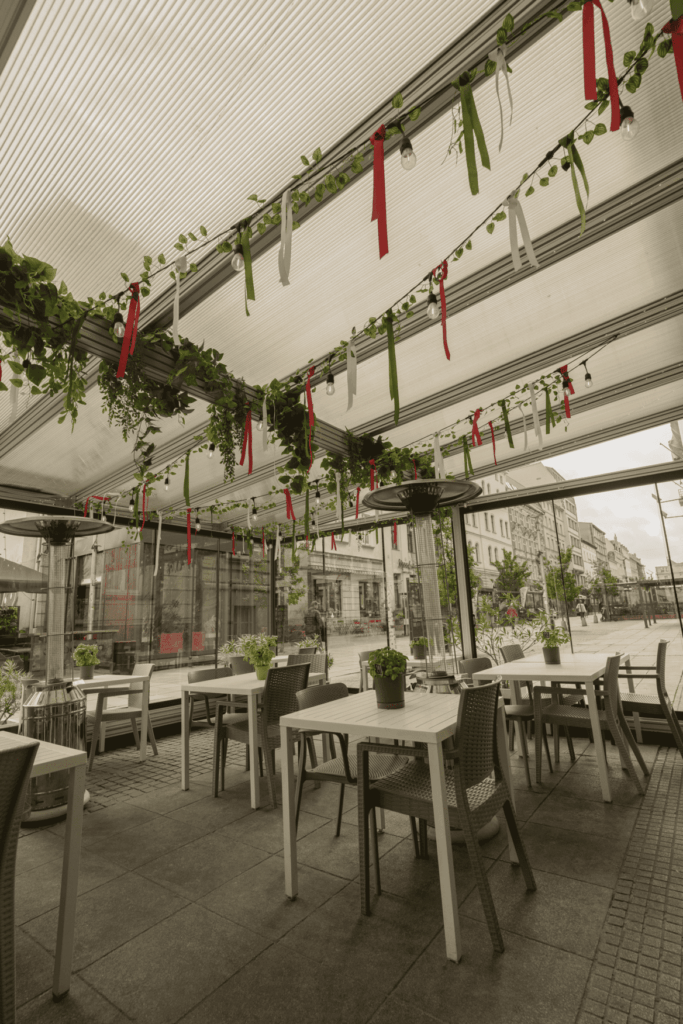

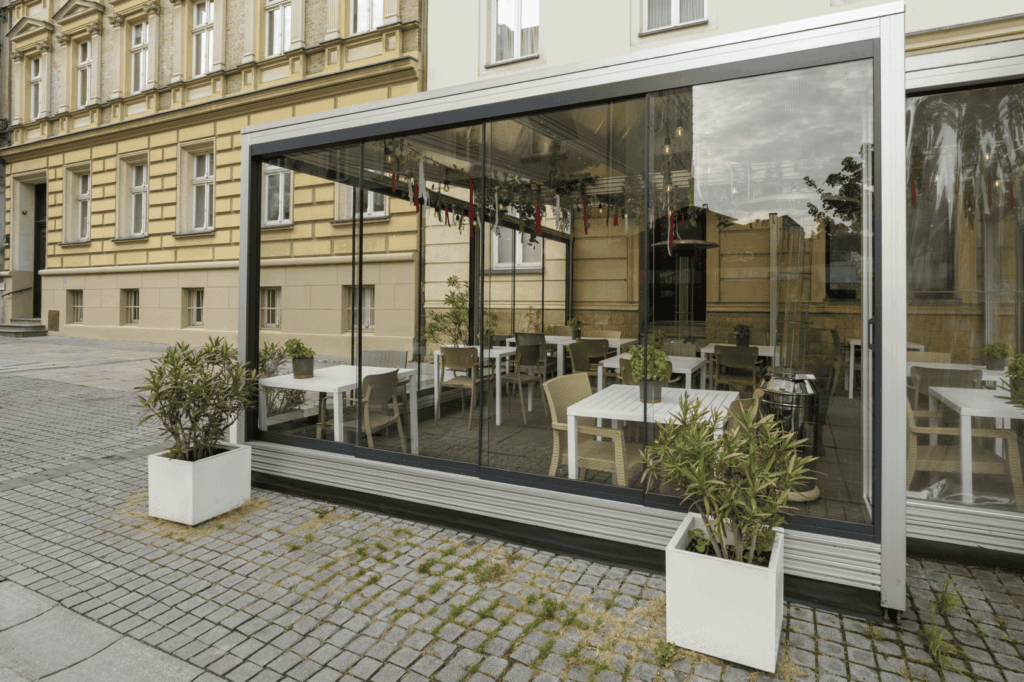

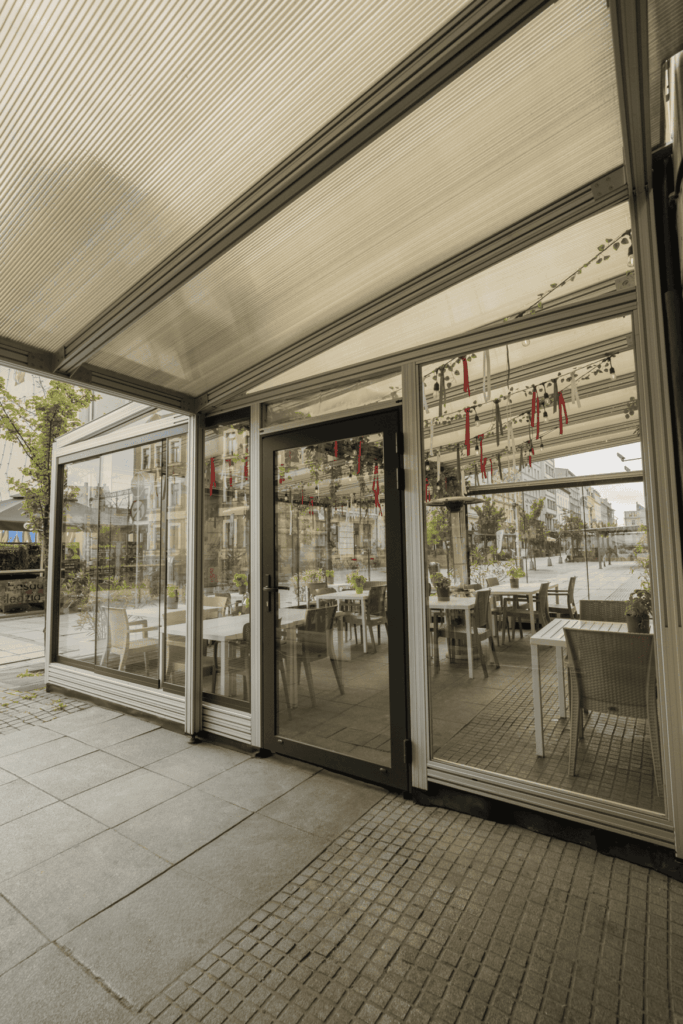

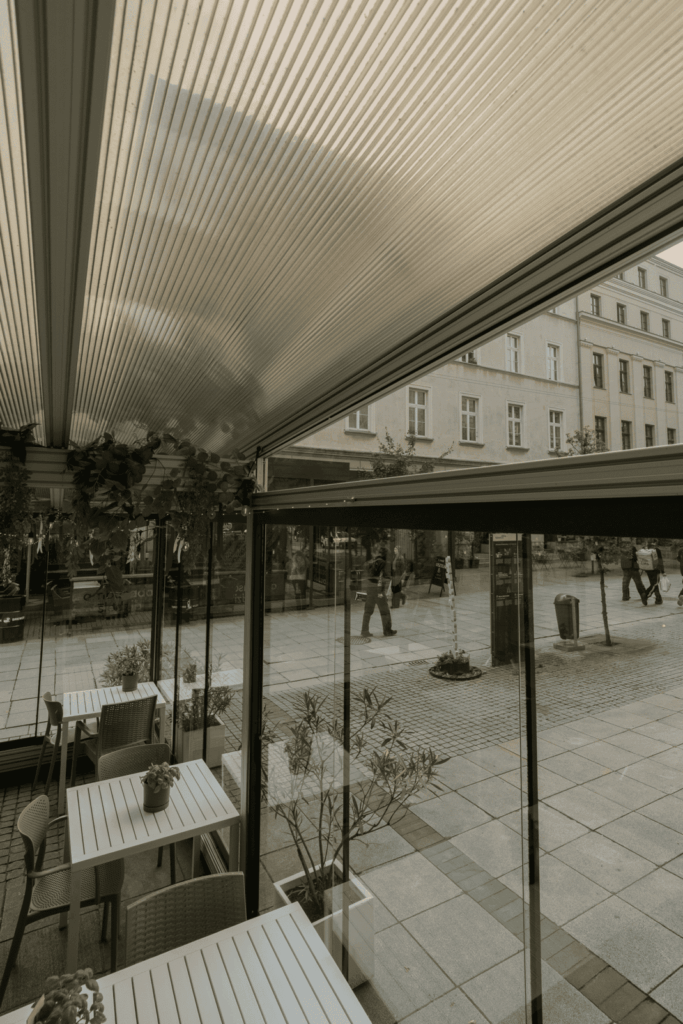

Latem właściciele mogą łatwo zdemontować boczne przeszklenia i zapewnić przewiew, a stały dach z poliwęglanu komorowego gwarantuje ochronę przed deszczem.
Dodatkowo – dzięki przemyślanemu systemowi odprowadzania deszczówki z dachu i prowadzeniu okablowania wewnątrz rynien z kanałów kablowych – konstrukcja jest również estetyczna, co dodatkowo zwiększa komfort gości.
Podsumowanie
To był dla nas wyjątkowy projekt.
Po raz pierwszy pełniliśmy głównie rolę doradczo-konsultacyjną w projekcie z zakresu małej architektury, podpowiadając klientowi rozwiązania, które sam wprowadził do projektu.
Pomogliśmy dobrać odpowiednie technologie i przygotowaliśmy klienta do samodzielnego montażu konstrukcji w miejscu docelowym. Przygotowaliśmy też wszystkie elementy ramy ogrodu, co również było ciekawym wyzwaniem, ponieważ dotąd nie obrabialiśmy na CNC, aż tak długich i ciężkich odcinków profilii.
Musimy (nie)skromnie przyznać, że ogród całoroczny prezentuje się bardzo elegancko i… fajnie jest dla odmiany zobaczyć nasze profile, jako część lokalu gastronomicznego w centrum Katowic, a nie tylko w hali produkcyjnej. Co pokazuje wszechstronność wykorzystania profili aluminiowych.
