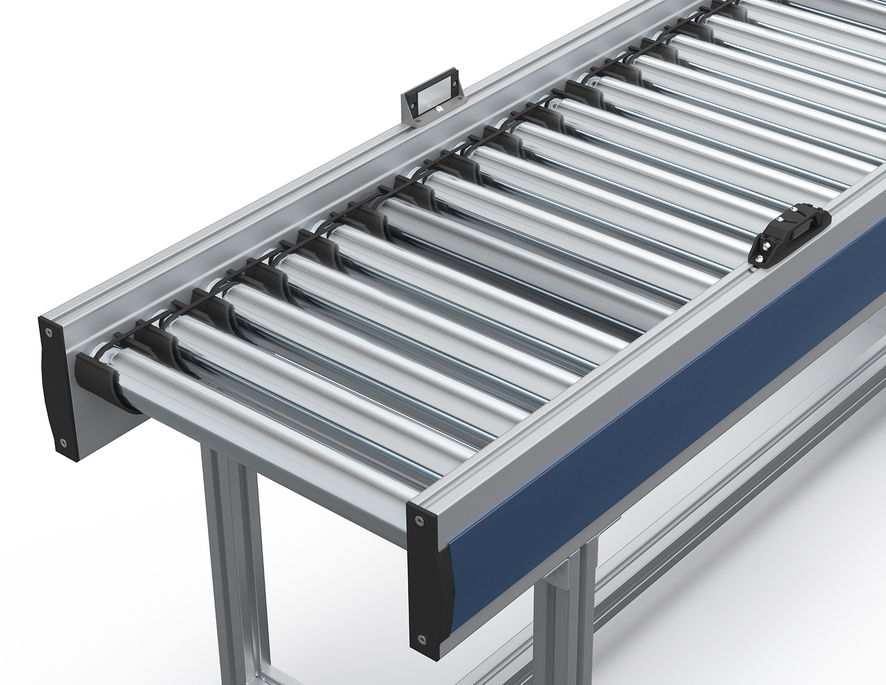

PRZENOŚNIK ROLKOWY RCB Z NAPĘDEM PASKOWYM

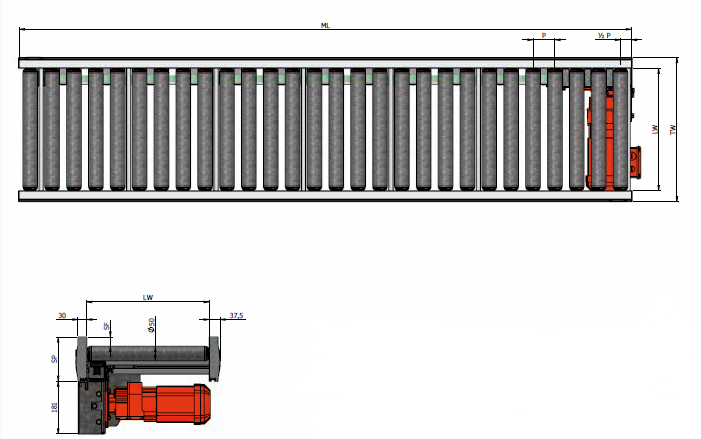

Specyfikacja techniczna:

• Maksymalne obciążenie* [kg]: 50
• Maksymalna prędkość przenośnika [m/s]: 1,75
• Przystosowane do pracy przy pochyleniu/wzniesieniu: nie
• Dopuszczalny zakres temperatury otoczenia [°C]: -5 do +50
• Rodzaj łożyska rolki: uszczelnione precyzyjne łożysko kulkowe 6002 2RZ
• Średnica rolki [mm]: 50
• Materiał rolki: stal ocynkowana
• Napięcie znamionowe [V / Hz / fazy]: 400 / 50 / 3
• Maksymalna moc elektryczna na strefę [kW]: 1,5
• Rodzaj nośnika napędu: pasek napędowy

* Maksymalna ładowność zależy od kombinacji prędkości i obciążenia

Wymiary:

• Szerokość użytkowa LW [mm]: 420 / 520 / 620 / 820
• Maksymalna długość modułu ML [mm]: 3000
• Szerokość modułu TW [mm]: LW + 75
• Rozstaw rolek P [mm]: 75 / 100
• Profil boczny SP [mm]: 116 / 151,5
• Prowadnica boczna SF [mm]: 31,5

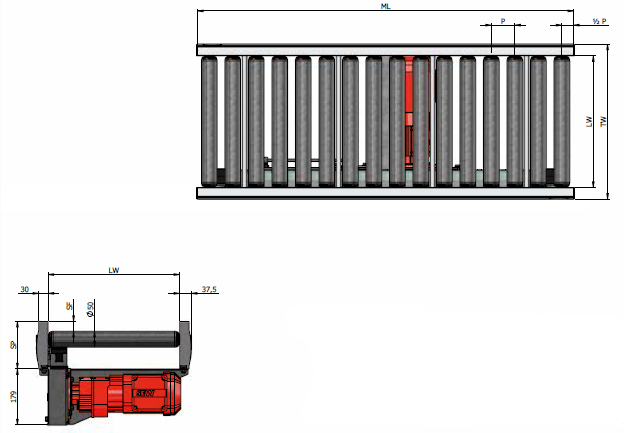

Specyfikacja techniczna:

• Maksymalne obciążenie* [kg]: 100
• Maksymalna prędkość przenośnika [m/s]: 1,75
• Przystosowane do pracy przy pochyleniu/wzniesieniu: nie
• Dopuszczalny zakres temperatury otoczenia [°C]: -5 do +50
• Rodzaj łożyska rolki: uszczelnione precyzyjne łożysko kulkowe 6002 2RZ
• Średnica rolki [mm]: 50
• Materiał rolki: stal ocynkowana
• Napięcie znamionowe [V / Hz / fazy]: 400 / 50 / 3
• Maksymalna moc elektryczna na strefę [kW]: 1,1
• Rodzaj przeniesienia momentu obrotowego: z rolki na rolkę
• Rodzaj nośnika napędu: pasek napędowy

* Maksymalna ładowność zależy od kombinacji prędkości i obciążenia

Wymiary:

• Szerokość użytkowa LW [mm]: 420 / 520 / 620 / 820
• Maksymalna długość modułu ML [mm]: 3000
• Szerokość modułu TW [mm]: LW + 75
• Rozstaw rolek P [mm]: 75 / 100
• Profil boczny SP [mm]: 116 / 151,5
• Prowadnica boczna SF [mm]: 31,5

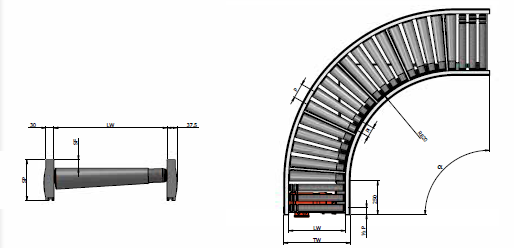

Specyfikacja techniczna:

• Maksymalne obciążenie* [kg]: 100
• Maksymalna prędkość przenośnika [m/s]: 1,75
• Przystosowane do pracy przy pochyleniu/wzniesieniu: nie
• Dopuszczalny zakres temperatury otoczenia [°C]: -5 do +50
• Rodzaj łożyska rolki: uszczelnione precyzyjne łożysko kulkowe 6002 2RZ
• Średnica rolki [mm]: 50
• Materiał rolki: stal ocynkowana
• Napięcie znamionowe [V / Hz / fazy]: 400 / 50 / 3
• Maksymalna moc elektryczna na strefę [kW]: 1,1
• Rodzaj przeniesienia momentu obrotowego: z rolki na rolkę
• Rodzaj nośnika napędu: pasek napędowy
• Maksymalna liczba rolek na przenośnik/strefę [szt.]: 6 (przy łuku 30°) / 9 (przy łuku 45°) / 12 (przy łuku 60°) / 18 (przy łuku 90°)

* Maksymalna ładowność zależy od kombinacji prędkości i obciążenia

Wymiary:

• Szerokość użytkowa LW [mm]: 420 / 520 / 620 / 820
• Maksymalna długość modułu ML [mm]: –
• Szerokość modułu TW [mm]: LW + 75
• Rozstaw rolek z zewnątrz łuku P [mm]: ok. (0,1 x LW) + Pi
• Rozstaw rolek z wewnątrz łuku Pi [mm]: ok. 77
• Profil boczny SP [mm]: 151,5
• Prowadnica boczna SF [mm]: 31,5
• Kąt łuku α [°]: 30 / 45 / 60 / 90

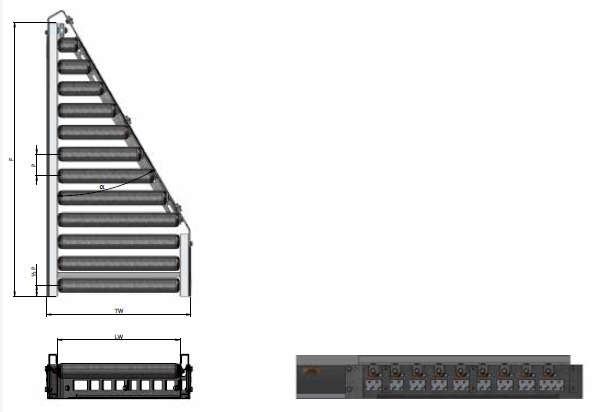

Specyfikacja techniczna:

• Maksymalne obciążenie* [kg]: 100
• Maksymalna prędkość przenośnika [m/s]: 1,75
• Przystosowane do pracy przy pochyleniu/wzniesieniu: nie
• Dopuszczalny zakres temperatury otoczenia [°C]: -5 do +50
• Rodzaj łożyska rolki: uszczelnione precyzyjne łożysko kulkowe 6002 2RZ
• Średnica rolki [mm]: 50
• Materiał rolki: stal ocynkowana
• Napięcie znamionowe [V / Hz / fazy]: –
• Maksymalna moc elektryczna na strefę [kW]: –
• Rodzaj przeniesienia momentu obrotowego: –
• Rodzaj nośnika napędu: pasek napędowy

* Maksymalna ładowność zależy od kombinacji prędkości i obciążenia

Wymiary:

• Szerokość użytkowa LW [mm]: 420 / 520 / 620 / 820
• Maksymalna długość modułu ML [mm]: –
• Szerokość modułu TW [mm]: LW + 75
• Rozstaw rolek P [mm]: 75
• Profil boczny SP [mm]: 151,5
• Prowadnica boczna SF [mm]: 31,5
• Kąt łuku α [°]: 30 / 45

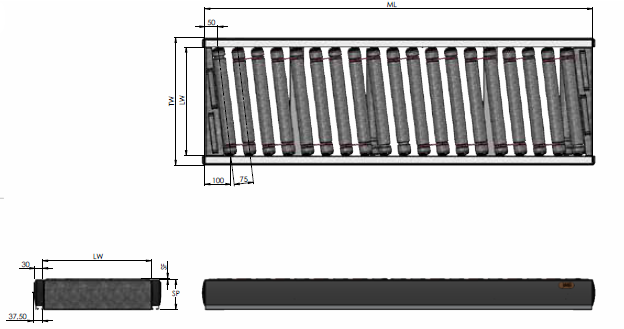

Specyfikacja techniczna:

• Maksymalne obciążenie* [kg]: 50
• Maksymalna prędkość przenośnika [m/s]: 1,75
• Przystosowane do pracy przy pochyleniu/wzniesieniu: nie
• Dopuszczalny zakres temperatury otoczenia [°C]: -5 do +50
• Rodzaj łożyska rolki: uszczelnione precyzyjne łożysko kulkowe 6002 2RZ
• Średnica rolki [mm]: 50
• Materiał rolki: stal ocynkowana
• Napięcie znamionowe [V / Hz / fazy]: 400 / 50 / 3
• Maksymalna moc elektryczna na strefę [kW]: 1,1
• Rodzaj przeniesienia momentu obrotowego: z rolki na rolkę
• Rodzaj nośnika napędu: pasek napędowy

* Maksymalna ładowność zależy od kombinacji prędkości i obciążenia

Wymiary:

• Szerokość użytkowa LW [mm]: 420 / 520 / 620 / 820
• Maksymalna długość modułu ML [mm]: 3000
• Szerokość modułu TW [mm]: LW + 75
• Rozstaw rolek P [mm]: 75 / 100
• Profil boczny SP [mm]: 116 / 151,5
• Prowadnica boczna SF [mm]: 31,5

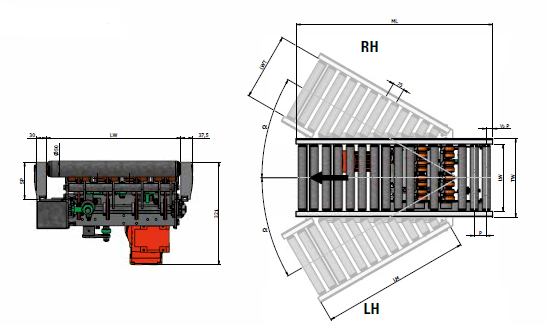

Specyfikacja techniczna:

• Maksymalne obciążenie* [kg]: 50
• Maksymalna prędkość przenośnika [m/s]: 1,75
• Przystosowane do pracy przy pochyleniu/wzniesieniu: nie
• Dopuszczalny zakres temperatury otoczenia [°C]: -5 do +40
• Rodzaj łożyska rolki: uszczelnione precyzyjne łożysko kulkowe 6002 2RZ
• Średnica rolki [mm]: 50
• Materiał rolki: stal ocynkowana
• Medium przetwarzania podnośnika: sprężone powietrze zgodnie z normą ISO8573-1:2010 (7:4:4)
• Moc/ciśnienie robocze podnośnika [bar]: 0,8 … 10
• Średnica tłoka podnośnika [mm]: 40
• Czas obrotu podnośnika [s/90°]: 0,30

* Maksymalna ładowność zależy od kombinacji prędkości i obciążenia

Wymiary:

• Szerokość użytkowa LW [mm]: 420 / 520 / 620 / 820
• Maksymalna długość modułu ML [mm]: 2250
• Szerokość modułu TW [mm]: LW + 75
• Rozstaw rolek P [mm]: 75
• Profil boczny SP [mm]: 151,5
• Prowadnica boczna SF [mm]: 31,5
• Kąt łuku α [°]: 30
