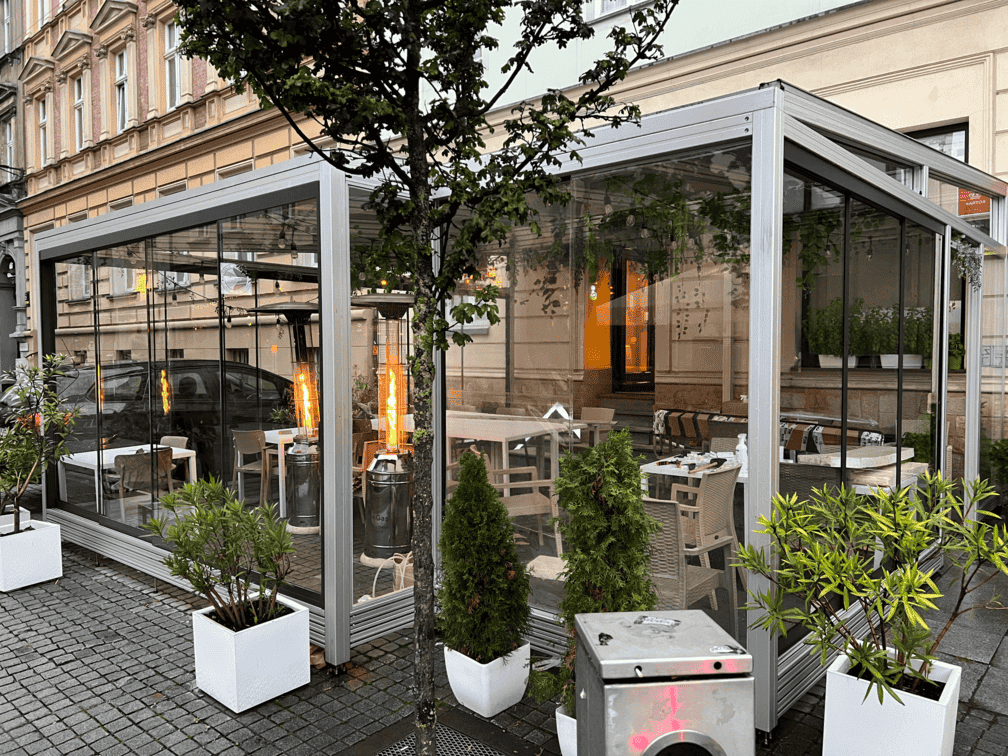

Stabile und mobile Aluminiumrahmenkonstruktion für einen ganzjährigen Wintergarten – Projekt für Basiliana
Bedarf und Ziel der Umsetzung
Die Besitzer des Restaurants Basiliana kamen mit einer ungewöhnlichen Herausforderung auf uns zu.
Bei der Planung der Erweiterung des Lokals um einen ganzjährigen Wintergarten benötigten sie eine stabile, aber gleichzeitig mobile Aluminiumkonstruktion.
Sie hatten bereits ein erstes Design entwickelt, und unsere Aufgabe war es, sie bei der Ausarbeitung der Projektdetails sowie bei der Auswahl geeigneter Profile und Technologien zu unterstützen.
Projekttechnische Schwierigkeiten
Aufgrund des Standorts des Restaurants – in der Mariacka-Straße in Katowice – war die Umsetzung des Projekts mit mehreren wichtigen Herausforderungen verbunden.
Erstens – aus formellen Gründen – durfte die Konstruktion nicht mit dem Boden verschraubt werden. Das bedeutete, dass die gesamte Konstruktion freistehend, zerlegbar und ohne Verankerung sein musste.
Zweitens – die Konstruktion hatte eine Lücke in Form einer fehlenden Wand und eines Teils des Bodens. Dieser Bereich führte direkt zum Gebäude, weshalb er nicht geschlossen werden konnte.
Das Problem?
Das Fehlen einer Wand verringert die Steifigkeit der gesamten Konstruktion, weshalb eine Lösung gefunden werden musste, um trotzdem die Stabilität zu gewährleisten.
Beratung und Technologieauswahl
Zum Projektstart haben wir gemeinsam mit dem Kunden seine Planung analysiert und Verbesserungen bei der Art der Profilverbindungen sowie bei den Querschnitten vorgeschlagen.
Der Kunde legte besonderen Wert auf:
Dach und verdecktes Rinnensystem – präzise Regenwasserführung
Eine besondere Herausforderung war das Dach: Um das notwendige Gefälle zu erreichen, ohne das Design zu beeinträchtigen, war ein extrem präziser Schnittwinkel von nur 5 Grad erforderlich.
Da dies mit einer Standardsäge nicht möglich ist, setzten wir modernste CNC-Technologie ein.
Dabei musste ein 700 mm langer Abschnitt des Profils gefräst werden – ein aufwendiger Prozess, der sogar das Öffnen der Maschine notwendig machte, um 4–5 Meter lange, schwere Profile mit großem Querschnitt einzuspannen.
Doch das Dach ist nur der erste Schritt beim Regenwasserablauf. Gemeinsam mit dem Kunden entwickelten wir ein integriertes Rinnensystem: Ein in den Aluminiumrahmen eingebauter Kabelkanal übernimmt die Funktion der Dachrinne. So wird das Regenwasser unsichtbar durch innere Kanäle geleitet und an der Basis der Konstruktion abgeführt.
Fertige Elemente mit Lieferung nach Kattowitz
Für die Rahmenkonstruktion setzten wir B-Profile der Serie 10 mit den Maßen 90×90 mm und 90×180 mm ein.
Die Verbindungen erfolgten mit Standard-Elementen, während im Dach speziell entwickelte Bleche verwendet wurden – nach unseren Vorgaben ließ der Kunde diese bei einem Partner herstellen.
Nachdem wir die passende Technologie ausgearbeitet hatten, produzierten wir alle Bauteile, führten präzise CNC-Schnitte und weitere Bearbeitungen durch und lieferten alles direkt an den Zielort – die Mariacka-Straße in Kattowitz.
Die Montage wurde vom Kunden selbst übernommen; der Rahmen entstand innerhalb von nur zwei Tagen.
Kundenvorteile
Dank der neuen Konstruktion hat Basiliana zusätzlichen Restaurantraum gewonnen, der das ganze Jahr über genutzt werden kann – unabhängig vom Wetter. In der Praxis bedeutet dies mehr Tische, mehr Gäste und ein höheres Umsatzpotenzial.
Der Rahmen ist stabil und dicht, und seine Qualität zeigt sich besonders bei starkem Wind – im Gegensatz zur vorherigen Lösung knarrt die neue Konstruktion nicht und „arbeitet“ nicht, was bedeutet, dass er keine störenden Geräusche von sich gibt.
Im Sommer können die Besitzer die seitlichen Verglasungen leicht demontieren, um für Belüftung zu sorgen, während das feste Dach aus Hohlkammerpolycarbonat Schutz vor Regen bietet.
Zusätzlich – sorgt das durchdachte Regenwasserableitungssystem vom Dach und die Kabelverlegung innerhalb der Rinnen mit Kabelkanälen dafür, dass die Konstruktion auch ästhetisch ist, was den Komfort der Gäste weiter erhöht.
Zusammenfassung
Dies war für uns ein außergewöhnliches Projekt.
Zum ersten Mal haben wir hauptsächlich eine beratende und konsultative Rolle in einem Projekt im Bereich der kleinen Architektur übernommen, indem wir dem Kunden Lösungen vorgeschlagen haben, die er selbst in das Projekt integriert hat.
Wir haben geholfen, die richtigen Technologien auszuwählen und den Kunden auf den Selbstaufbau der Konstruktion am endgültigen Standort vorzubereiten. Außerdem haben wir alle Elemente des Gartenrahmens vorbereitet, was ebenfalls eine interessante Herausforderung war, da wir bislang keine so langen und schweren Profilabschnitte auf CNC bearbeitet haben.
Wir müssen (un)bescheiden zugeben, dass der Wintergarten sehr elegant aussieht und… es ist eine schöne Abwechslung, unsere Profile als Teil eines Gastronomiebetriebs im Zentrum von Katowice zu sehen, und nicht nur in der Produktionshalle. Dies zeigt die Vielseitigkeit der Verwendung von Aluminiumprofilen.
